Descripció

Paràmetres tècnics

Descripció dels productes

VISTA GENERAL DEL PRODUCTE

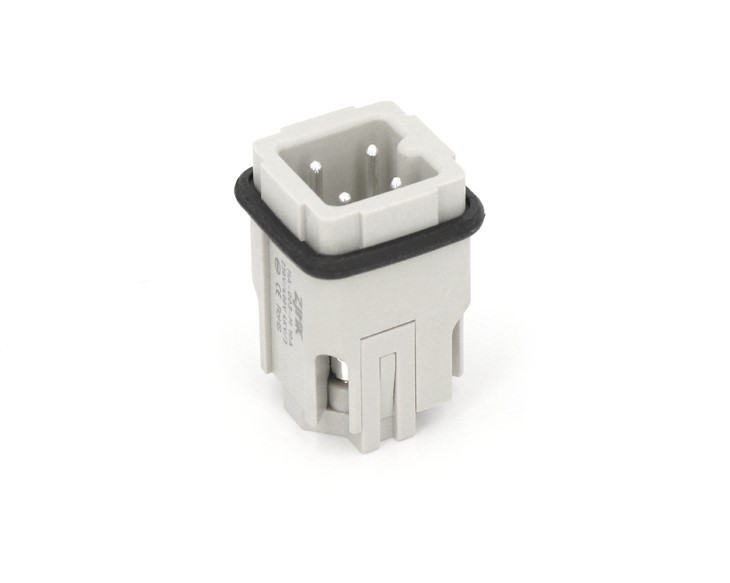

HA-003-M

Les insercions de la sèrie Slim es poden connectar amb 3 cables en un espai més reduït. Està configurat amb 4 pins: 3 per a la transmissió de corrent i 1 per a terra. Aquesta sèrie de productes pot ser perfectament compatible amb la sèrie Harting 3A. Avantatges: augmenta la flexibilitat d'instal·lació de manera eficient i es pot utilitzar àmpliament en armaris amb moltes indústries relacionades.

Característiques tècniques

Especificacions

DIN EN 60 664/DIN EN 61 984

Nombre de contactes

Corrent nominal

10A

Terra del conductor de tensió nominal-

230V

Conductor de tensió nominal-conductor

400V

Tensió nominal d'impuls

4kV

Grau de contaminació

Tensió nominal segons UL Csa

600V

Resistència d'aïllament

Major o igual a 10¹⁰Ω

Material

Policarbonat

Temperatura límit

-40 graus ...+125 graus

Inflamabilitat segons UL94

Cicles d'acoblament-de vida útil mecànica

Major o igual a 500

Contactes

Aliatge de coure

Material

Plat-dur

Resistència de contacte

Menor o igual a 1 mΩ

Calibre de filferro

1.0-2,5 mm²

AWG

18-14

Parell de tensió

0,25 Nm

COMPONENT PLÀSTIC

El policarbonat (PC) SABIC és un material ideal per a insercions de connectors-resistents, que ofereix una gran resistència mecànica, resistència a la calor (fins a 125 graus) i un aïllament elèctric superior. La seva resistència a l'impacte, l'estabilitat dimensional i la inflamabilitat UL94 V-0 garanteixen un rendiment fiable en entorns durs com aplicacions d'automoció, industrials i d'energies renovables.

COMPONENT MENTAL

Els contactes es fabriquen mitjançant la selecció de materials, la conformació de precisió, la conformació, el tractament tèrmic, el xapat, les proves rigoroses i el muntatge final. Oferim contactes xapats de plata-o{3}}daurats de 3 μm per garantir la durabilitat i una alta conductivitat. Cada producte es prova a fons per garantir la millor qualitat i fiabilitat.

PRESTACIÓ ELÈCTRICA

La imatge de l'esquerra mostra la capacitat de càrrega actual de la sèrie HA-003. En les mateixes condicions, HA-003 maneja corrents més altes amb seguretat. Les temperatures més altes redueixen el seu corrent de funcionament, mentre que els cables més gruixuts augmenten la capacitat.

instruccions d'instal·lació

Connecteu els cables des de la part inferior, premeu els cargols amb un tornavís i combineu-los amb les insercions masculines.

Com instal·lar?>>

PERSPECTIVES DE LA VARIETAT

INFERIOR

Hi ha tres forats de cablejat i un forat de connexió a terra a la part inferior. Cargols de tensió al costat.

TOP

Insercions de tres pins i un cable de terra, amb un segell impermeable.

PROVA PROFESSIONAL

Els nostres productes han passat proves de qualitat estrictes, com ara proves de polvorització de sal, proves de temperatura/humitat constants, verificació d'impermeabilització, avaluació de la resistència UV, mesura de la força d'inserció/extracció i altres avaluacions de fiabilitat.

Tutorial de prova>>

QUÈ ENS FA DIFERENTS?

SOBRE HAOKE ELECTRIC

HAOKE ELECTRIC Co., Ltd. és un fabricant líder de connectors-d'alt rendiment, dedicat a la innovació i la qualitat. Amb un fort centre d'R+D i una base de producció intel·ligent, oferim sistemes de connexió elèctrica personalitzats per a la indústria del canal calent. Compromesos amb "el client-primer, l'èxit mutu", ens associem amb empreses Fortune 500 i tenim certificacions globals com UL, CQC, CE, UKCA i EAC. Els nostres productes s'exporten àmpliament a Europa i als EUA.HAOKE ELECTRIC: alimenta la indústria del canal calent amb tecnologia de connexió avançada.

Tallers i certificacions

La nostra pròpia màquina d'emmotllament per injecció.

Instal·lació interna muntada per la nostra pròpia fàbrica.

Cadena de producció que inclou tota la cadena de producció dels connectors de càrrega pesada.

Aprovat les certificacions de l'autoritat. Com ara UL, EAC, UKCA, CE, CQC, RoHS, etc.

veure més

L'empresa gestiona internament tot el procés de producció, amb màquines automatitzades que fabriquen els components plàstics, els contactes i les caputxes metàl·liques.

Tota una fila de productes de la sèrie 3A, que s'utilitzen àmpliament en les indústries de canals calents, així com en diverses indústries.

CERTIFICACIONS UL

DIVERSES CERTIFICACIONS

EQUIP PROFESSIONAL

A ZJHK, estem compromesos amb la innovació i la qualitat. Provem a fons tots els productes - comprovant l'òxid, la resistència a l'aigua i els danys solars - per garantir la durabilitat.

El nostre equip treballa en estreta col·laboració, millorant constantment els dissenys i la fabricació per complir amb els estàndards més alts i adaptar-se a les necessitats del mercat.
