Descripció

Paràmetres tècnics

Descripció dels productes

VISTA GENERAL DEL PRODUCTE

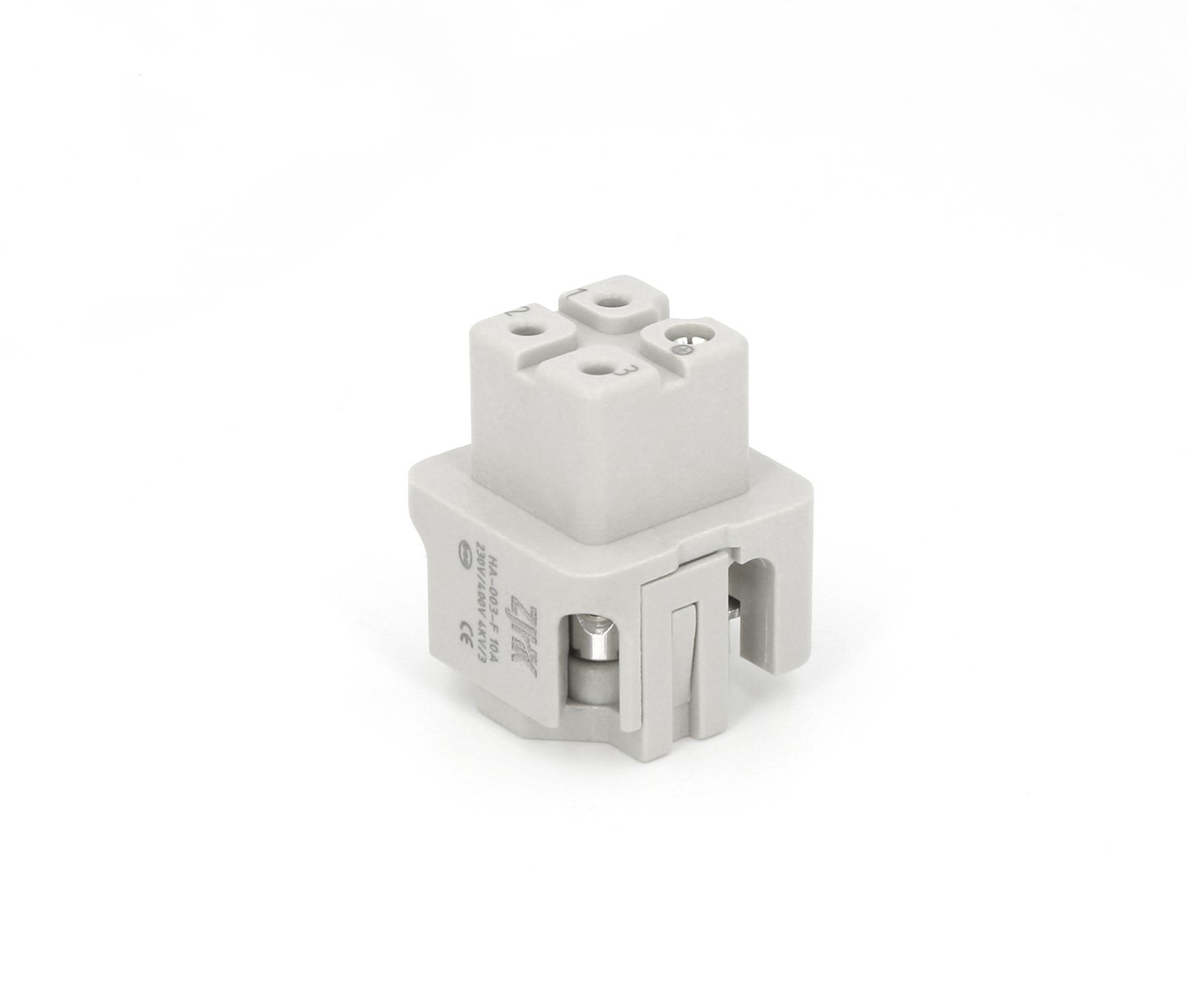

HA-003-F

Aquest connector prim de 3 pins estalvia espai en instal·lacions reduïdes. Funciona amb cables de 1,0-2,5 mm² i gestiona una potència de fins a 10 A. El disseny inclou 3 pins d'alimentació i 1 pin de terra per seguretat.

Fabricat amb plàstic gris resistent amb contactes-platats, s'adapta a la sèrie 3A de Harting. Els terminals de cargol mantenen els cables segurs (parell de 0,25 Nm). Perfecte per a armaris de control en equips de calefacció. product-700-52

Característiques tècniques

Especificacions

DIN EN 60 664/DIN EN 61 984

Nombre de contactes

Corrent nominal

10A

Terra del conductor de tensió nominal-

230V

Conductor de tensió nominal-conductor

400V

Tensió nominal d'impuls

4kV

Grau de contaminació

Tensió nominal segons UL Csa

600V

Resistència d'aïllament

Major o igual a 10¹⁰Ω

Material

Policarbonat

Temperatura límit

-40 graus ...+125 graus

Inflamabilitat segons UL94

Cicles d'acoblament-de vida útil mecànica

Major o igual a 500

Contactes

Aliatge de coure

Material

Plat-dur

Resistència de contacte

Menor o igual a 1 mΩ

Calibre de filferro

1.0-2,5 mm²

AWG

18-14

Parell de tensió

0,25 Nm

COMPONENT PLÀSTIC

El policarbonat (PC) SABIC és un material excel·lent per a insercions de connectors de -alta resistència, que combina una alta resistència mecànica amb una resistència a la calor (fins a 125 graus) i un aïllament elèctric excepcional. La seva resistència a l'impacte, estabilitat dimensional i retard de flama UL94 V-0 garanteixen un rendiment fiable en aplicacions exigents com ara els sectors de l'automoció, la indústria i les energies renovables.

COMPONENT MENTAL

Els contactes es produeixen escollint amb cura els materials, el modelat precís, la conformació, el tractament tèrmic, el xapat, les proves estrictes i el muntatge final. Oferim contactes xapats de plata o or-de 3 μm per a una major durabilitat i una conductivitat excel·lent. Cada producte es sotmet a proves rigoroses per garantir un rendiment i una fiabilitat de màxima-qualitat.

especificació tècnica

capacitat de càrrega de corrent

Els connectors de la sèrie fina es poden connectar mitjançant tres cables dins d'una àrea compacta. Dissenyada amb un disseny de 4-pins-tres per a la transferència d'energia i un per a la connexió a terra, aquesta línia de productes ofereix una compatibilitat total amb la sèrie 3A de Harting. Els avantatges addicionals inclouen una adaptabilitat millorada d'instal·lació, el que el fa ideal per a sistemes d'armaris i diverses aplicacions de maquinària de canal calent.

MÉS DETALLS

LATERAL

veure més

INFERIOR

veure més

BISELL

veure més

UN CONJUNT

veure més

instruccions d'instal·lació

Connecteu els cables des de la part inferior, premeu els cargols amb un tornavís i combineu-los amb les insercions masculines.
