Descripció dels productes

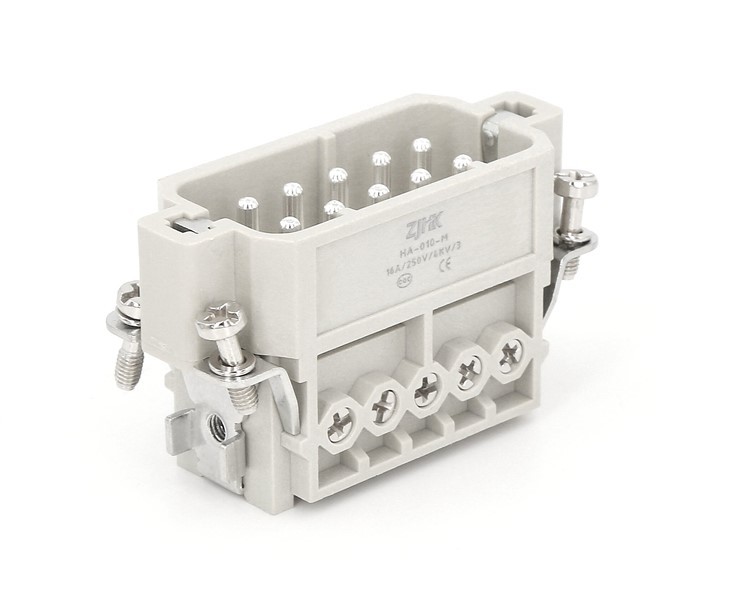

HA-010-M
Les campanes de la sèrie HA-010 presenten un disseny compacte, amb 10 cables ben disposats i connexió a terra-lateral. Com es mostra a la imatge de l'esquerra, els 10 pins platejats dins d'aquesta sèrie de productes s'utilitzen per conduir l'electricitat.
Oferim opcions sense marca i sense etiqueta-per garantir la compatibilitat amb la majoria de les principals marques de connectors. Aquesta solució d'estalvi-d'espai millora significativament la utilització de l'espai alhora que garanteix el funcionament estable de l'equip.
especificació tècnica
Especificacions
DIN EN 60 664/DIN EN 61 984
Nombre de contactes
10
Corrent nominal
16A
Tensió nominal
250V
Tensió nominal d'impuls
4kV
Grau de contaminació
3
Grau de contaminació2 També
16A 230/400V 4kV 2
Tensió nominal segons UL Csa
600V
Resistència d'aïllament
Major o igual a 1010Ω
Material
Policarbonat
Temperatura límit
-40 graus ...+125 graus
Inflamabilitat segons UL94
V0
Cicles d'acoblament-de vida útil mecànica
Major o igual a 500
Contactes
Material
Aliatge de coure
Superfície
Plata-dura/Or-durXapat
Resistència de contacte
Menor o igual a 1 mΩ
Terminal de cargol
Calibre de filferro
1.0-2,5 mm²
AWG
18-14
Parell de tensió
0,5 Nm
procés productiu
Les nostres insercions de precisió es fabriquen mitjançant un sistema de producció totalment automatitzat, que inclou un procés de muntatge simplificat de tres-etapes: (1) Inserció de pins del nucli - que utilitza un posicionament robòtic d'alta-precisió per instal·lar pins conductors amb una precisió de ± 0,01 mm; (2) Conjunt de connexió de cable - que empra una matriu de cargol de doble-fila per a connexions elèctriques segures;(3) Encapsulació de la carcassa - que implementa una fixació controlada per parell-per unir estructuralment components. Aquest procés automatitzat garanteix una qualitat i precisió constants en cada unitat produïda.
aplicacions àmpliament
Com a actor clau en connectors de gran resistència, HAOKE ELECTRIC ofereix solucions fiables per a l'energia eòlica, l'automatització industrial, la maquinària de construcció i la robòtica. Els nostres connectors garanteixen un rendiment estable en condicions extremes-altes temperatures, vibracions, pols i humitat-que milloren l'eficiència en turbines eòliques, motlles de canal calent, equipament pesat i sistemes automatitzats.
Amb les configuracions-estàndards del sector, admetem la transmissió de senyals d'alta-correcció i precisió, ajudant els clients a millorar la fiabilitat alhora que reduïm els costos del cicle de vida de les aplicacions crítiques.
CAPACITAT DE TRANSPORT ACTUAL
La taula de la dreta mostra la variació del corrent de funcionament de l'HA-010 amb la temperatura ambient
CORRENT DE FUNCIONAMENT
La imatge de la dreta il·lustra les especificacions de classificació actuals de la nostra sèrie HA-010-M. En comparació amb models comparables, l'HA-010-M presenta unes classificacions de corrent més conservadores en condicions de funcionament equivalents.
MÚLTIPLES PERSPECTIVES DE LA SÈRIE HA-010-M
Equips de prova professional
La nostra instal·lació està equipada amb un equip de proves complet que compleix els estàndards internacionals. Tenim eines especialitzades, com ara provadors de fum, cambres climàtiques programables, provadors de resistència UV i provadors de força d'inserció/extracció. Per exemple, realitzem proves de polvorització de sal durant 24 hores en components de ferro estàndard per verificar la seva durabilitat en condicions humides.
L'equip de prova integral compleix els estàndards internacionals.
Les proves de polvorització de sal de 24 hores verifiquen la durabilitat del ferro.
EDXRF detecta metalls pesants per al compliment del medi ambient.
Les proves de càrrega estableixen límits segurs d'ampacitat del conductor.
Espectròmetre de fluorescència de raigs X-dispersiu d'energia
L'espectròmetre EDXRF s'utilitza àmpliament per a proves de protecció del medi ambient, anàlisi de materials de components plàstics i mesura del contingut de coure/òxid. En aplicacions ambientals, permet la detecció ràpida i precisa de metalls pesants (per exemple, plom, cadmi, mercuri) en contaminants del sòl, l'aigua i l'aire, assegurant un control ambiental efectiu i el compliment de les normes de seguretat.
Prova d'augment de temperatura de CC
Aquesta prova controla la temperatura del conductor sota càrrega per determinar la capacitat de corrent segura. A mesura que augmenta el corrent, l'escalfament resistiu provoca un augment de la temperatura, reduint l'ampacitat. L'avaluació té en compte la mida del conductor, les condicions ambientals i les propietats tèrmiques per establir límits de funcionament segurs i evitar el sobreescalfament dels sistemes elèctrics.
