Descripció dels productes

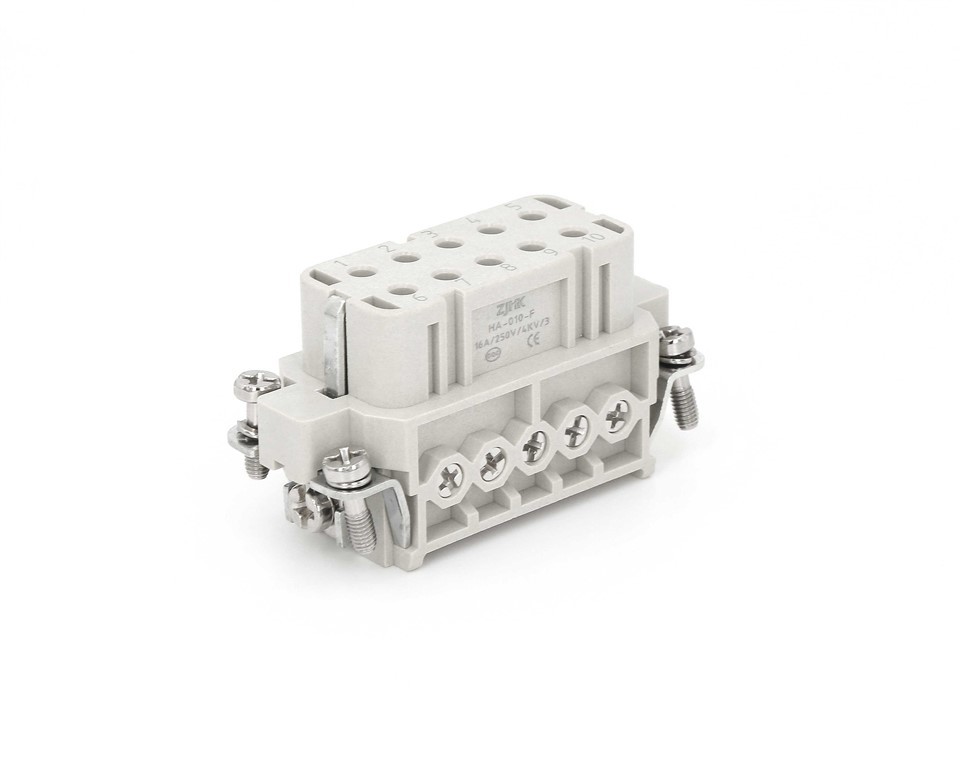

HA-010-F

Les campanes de la sèrie HA-010 adopten una estructura compacta-eficient en l'espai, que inclou 10 cables densament disposats amb terminals de terra-laterals. Tal com es mostra al diagrama de l'esquerra, aquests productes incorporen 10 pins conductors platejats per a la transmissió elèctrica. Oferim versions tant genèriques com sense etiquetar per mantenir una àmplia compatibilitat amb els principals fabricants de connectors. Aquest disseny optimitzat maximitza l'eficiència espacial alhora que garanteix un rendiment fiable de l'equip.

20250811110600

especificació tècnica

Especificacions

DIN EN 60 664/DIN EN 61 984

Nombre de contactes

Corrent nominal

16A

Tensió nominal

250V

Tensió nominal d'impuls

4kV

Grau de contaminació

Grau de contaminació2 També

16A 230/400V 4kV 2

Tensió nominal segons UL Csa

600V

Resistència d'aïllament

Major o igual a 10¹⁰Ω

Material

Policarbonat

Temperatura límit

-40 graus ...+125 graus

Inflamabilitat segons UL94

Cicles d'acoblament-de vida útil mecànica

Major o igual a 500

Contactes

Material

Aliatge de coure

Superfície

Plata-dura/Or-durXapat

Resistència de contacte

Menor o igual a 1 mΩ

Terminal de cargol

Calibre de filferro

1.0-2,5 mm²

AWG

18-14

Parell de tensió

0,5 Nm

procés de formació

Aquestes insercions de bloqueig de cargol-es produeixen en una línia totalment automatitzada: els pins conductors s'insereixen a les peces de plàstic amb una precisió de ± 0,01 mm, els cargols s'ajusten automàticament a les dues files del nucli per a una connexió elèctrica segura i la carcassa metàl·lica i la placa lateral es munten per a l'embalatge final. El procés garanteix unes dimensions precises i una qualitat constant.

CAPACITAT DE TRANSPORT ACTUAL

La figura de l'esquerra il·lustra com canvia el corrent operatiu nominal de la sèrie HA-010-F i de productes comparables amb la temperatura ambient. Aquesta línia de productes és capaç de suportar càrregues de corrent més altes en condicions idèntiques. A més, la seva capacitat de transport de corrent augmenta proporcionalment amb el quadrat del diàmetre del fil.

-MIRADA EN PROFUNDITAT A L'ARQUITECTURA DE LA SÈRIE HA-010-F

PRODUCTES RELACIONATS

El connector prim de 10 pins es pot combinar amb les caputxes i carcasses de la sèrie 10A

CAMPANAS SÈRIE H10A

Les nostres campanes de la sèrie H10A-SE{-2B, dissenyades per protegir ferxes de 10 nuclis, estan modelades amb precisió pels motlles de la nostra empresa i han superat amb èxit proves autoritzades exhaustives, com ara IP65, RoHS, CE, ISO9001 i altres certificacions. Pot garantir la connexió estable de la virola i garantir el funcionament estable de l'equip.

CASSETTES SÈRIE H10A

La carcassa H10A-BK{-1L està equipada amb un pin de 10-per inserir-lo. La imatge mostra una configuració d'un -pin. També podem oferir una opció de doble pin a ambdós costats. Es fabrica mitjançant fosa a pressió de precisió i finalment es completa a través de passos com el fresat CNC, desbarbat, sorra i roscat per formar la forma. Ha superat múltiples certificacions internacionals i pot proporcionar una protecció estable.

EQUIP DE PROVA PROFESSIONAL

La nostra instal·lació està equipada amb un equip de proves complet que compleix els estàndards internacionals. Tenim eines especialitzades, com ara provadors de fum, cambres climàtiques programables, provadors de resistència UV i provadors de força d'inserció/extracció. Per exemple, realitzem proves de polvorització de sal durant 24 hores en components de ferro estàndard per verificar la seva durabilitat en condicions humides.

Prova d'augment de temperatura de CC

Aquesta avaluació determina la intensitat màxima admissible avaluant la temperatura de funcionament dels conductors. A mesura que augmenta el corrent, l'escalfament resistiu provoca un augment de la temperatura, que al seu torn redueix la-capacitat de transport de corrent. L'anàlisi incorpora la mida del conductor, les condicions ambientals i les propietats tèrmiques per establir límits de funcionament segurs i evitar el sobreescalfament dels sistemes elèctrics.
